Flash con adattatore seriale CP2102 (schede senza USB)
Tempo di lettura: ~6 minuti · Tempo di esecuzione: ~15 minuti (cablaggio + flash) · Pubblico: chi ha una dosometrica JoyReef senza porta USB, o deve recuperare una scheda che non risponde più
🔵 Guida avanzata (tecnica) — è il "piano B" della guida 16 — Installazione firmware via USB. Ti serve se: - La tua dosometrica non ha la porta USB sulla scheda (alcune delle schede vendute non ce l'hanno) - Devi recuperare una scheda che dopo un aggiornamento andato male non dà più segni di vita
Se la tua scheda ha la porta USB, non ti serve questa guida: segui direttamente la guida 16.
1. Cosa stai per fare
La scheda della dosometrica si programma attraverso la sua porta seriale, che normalmente è nascosta dietro il chip USB. Se la porta USB non c'è, la seriale è esposta su 4 pin della scheda: ci colleghi un piccolo adattatore USB-seriale (CP2102), e da lì in poi il flash è identico a quello della guida 16 — browser, pagina /usb-flash del portale, due minuti di attesa.
Il flusso è:
- Compri un adattatore CP2102 (una volta sola, ~5 €)
- Colleghi 4 cavetti tra adattatore e scheda
- Metti la scheda in modalità flash col bottone PROGRAM
- Flashi dal browser come nella guida 16
- Scolleghi tutto e rimonti la dosometrica
💡 Niente paura: è l'operazione che facevano tutti i maker prima che le schede avessero la USB integrata. Quattro fili, un bottone, fine. E se sbagli qualcosa, non rompi nulla: ricontrolli i fili e riprovi.
2. Cosa ti serve

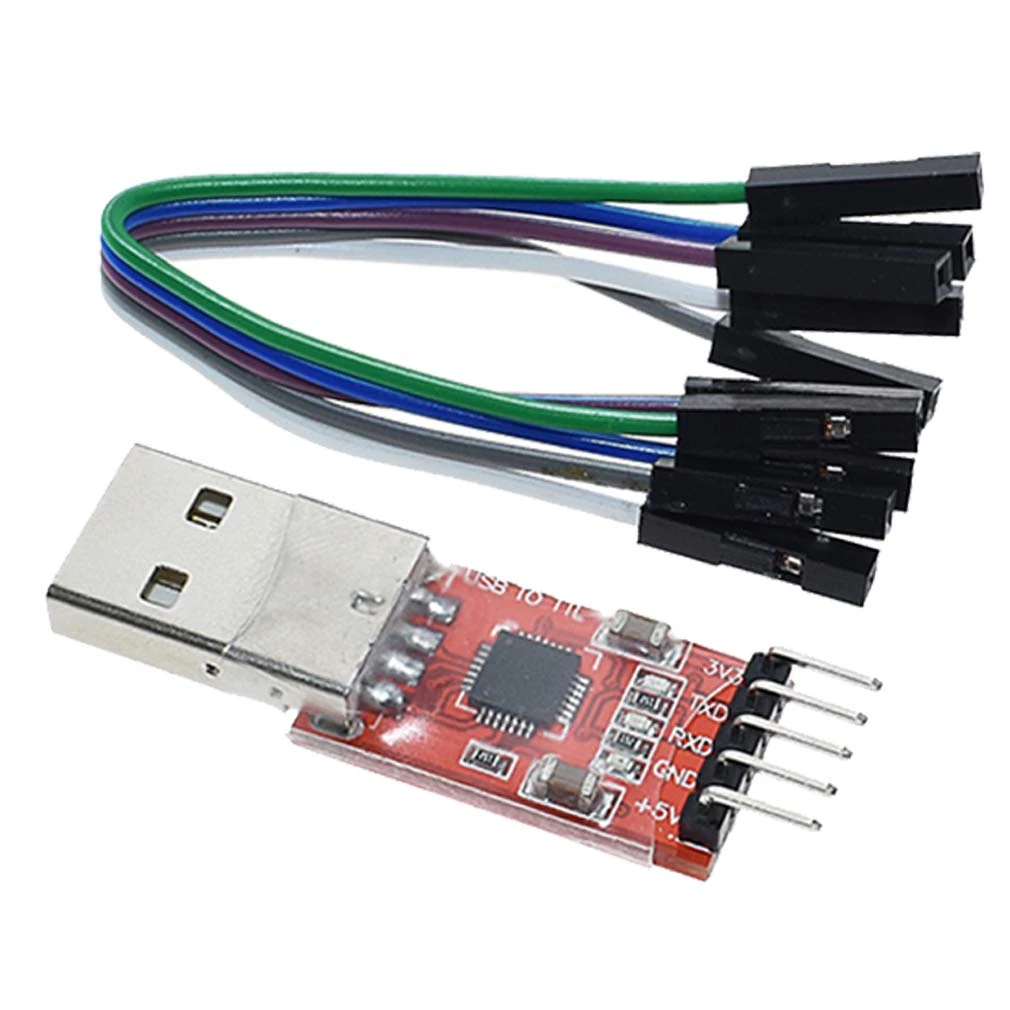

- ✅ Un adattatore USB-seriale CP2102 — si trova su Amazon/AliExpress cercando "CP2102 USB TTL", costa 4-7 €. Va bene anche un CH340, ma il CP2102 è quello consigliato
- ✅ 4 cavetti dupont femmina-femmina (spesso inclusi con l'adattatore)
- ✅ Un PC con Chrome o Edge (come per la guida 16: Web Serial non funziona su Firefox/Safari)
- ✅ Driver CP210x installato — stesso discorso della guida 16, sezione 2: su Linux è già incluso, su Windows/macOS si scarica da silabs.com
⚠️ Occhio alla tensione: l'adattatore in foto ha due pin di alimentazione separati,
3V3e+5V— per la nostra scheda si usa solo il3V3. Collegare il+5Val pin 3V3 della scheda può danneggiarla. (Su altri modelli la tensione si sceglie con un jumper: deve stare su 3.3V.)
3. Trova i pin sulla scheda

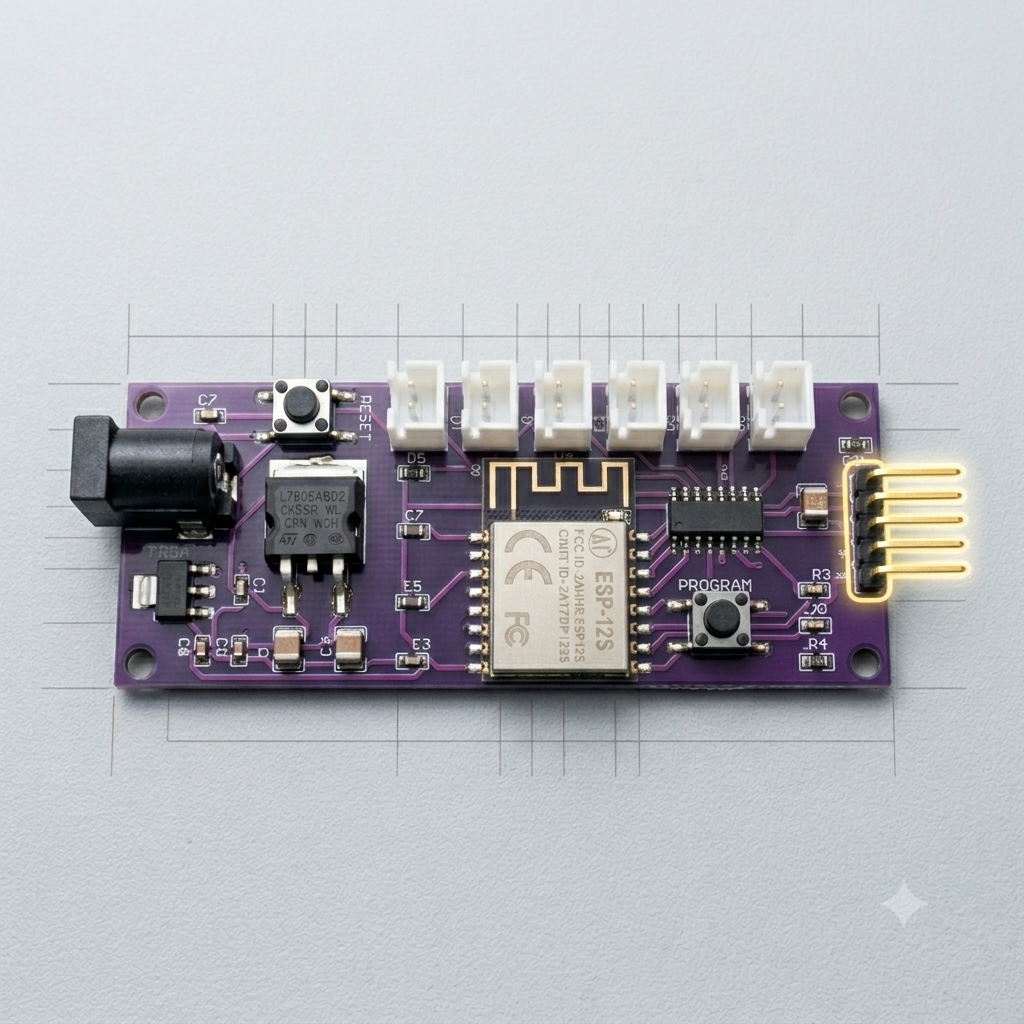

Sulla scheda della dosometrica ci sono 4 pin dedicati alla seriale — 3V3, GND, TX, RX — e un bottone PROGRAM.
💡 Quale bottone? Sulla scheda ci sono due bottoni: quello che ti serve, PROGRAM, è quello vicino all'header dei pin di programmazione (bordo destro). L'altro, vicino al jack di alimentazione, non c'entra col flash.
⚠️ Scheda spenta: prima di toccare i pin, scollega la dosometrica dall'alimentazione. Durante il flash la scheda sarà alimentata dall'adattatore attraverso il pin 3V3 — non deve mai essere alimentata da due fonti contemporaneamente.

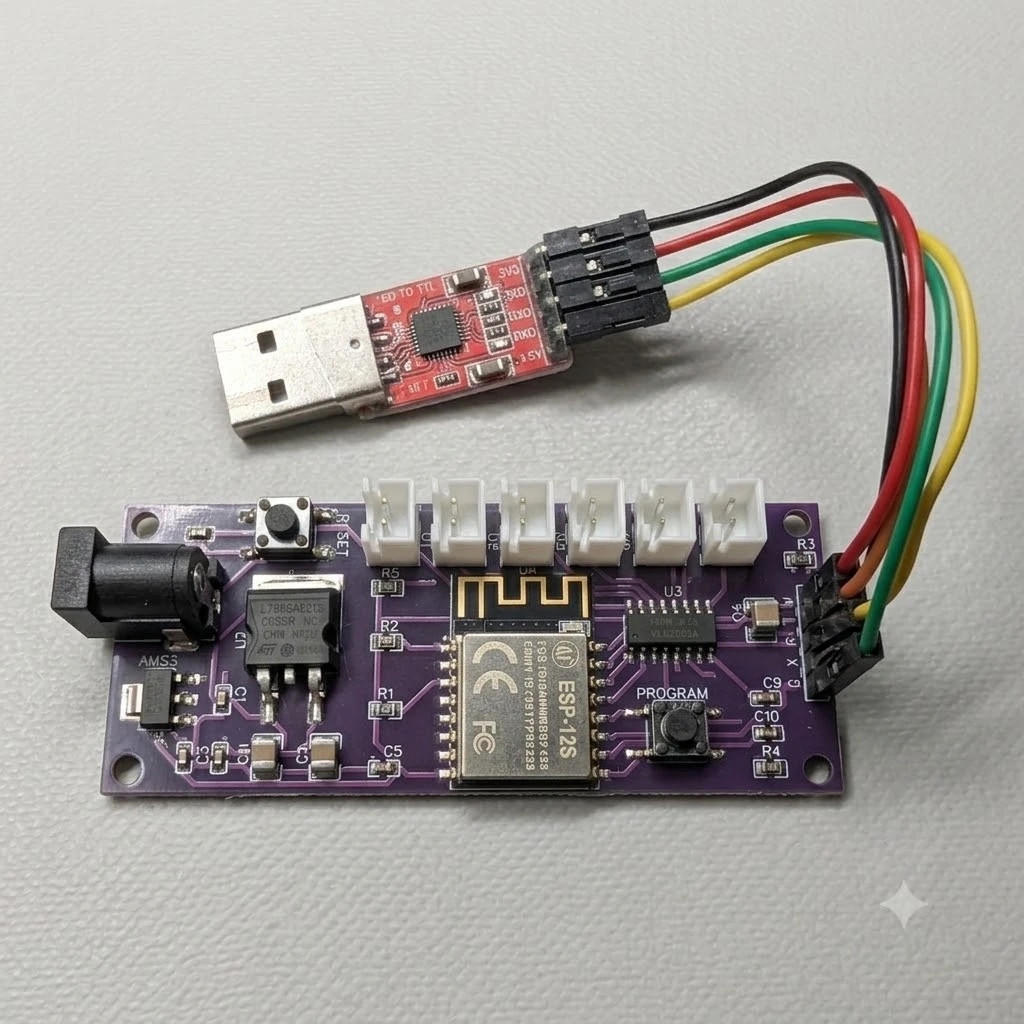

4. Collega i cavetti
Quattro collegamenti, di cui due incrociati:
| Adattatore CP2102 | Scheda doser | |
|---|---|---|
3V3 |
3V3 |
dritto |
GND |
GND |
dritto |
TXD |
RX |
incrociato |
RXD |
TX |
incrociato |
La logica dell'incrocio: quello che l'adattatore trasmette (TX) la scheda lo deve ricevere (RX), e viceversa. È l'errore numero uno di chiunque faccia questa operazione la prima volta — se il flash non parte, il 90% delle volte è perché TX e RX sono dritti invece che incrociati.
5. Metti la scheda in modalità flash
La scheda accetta un nuovo firmware solo se si accende in "modalità programmazione". Si fa così:

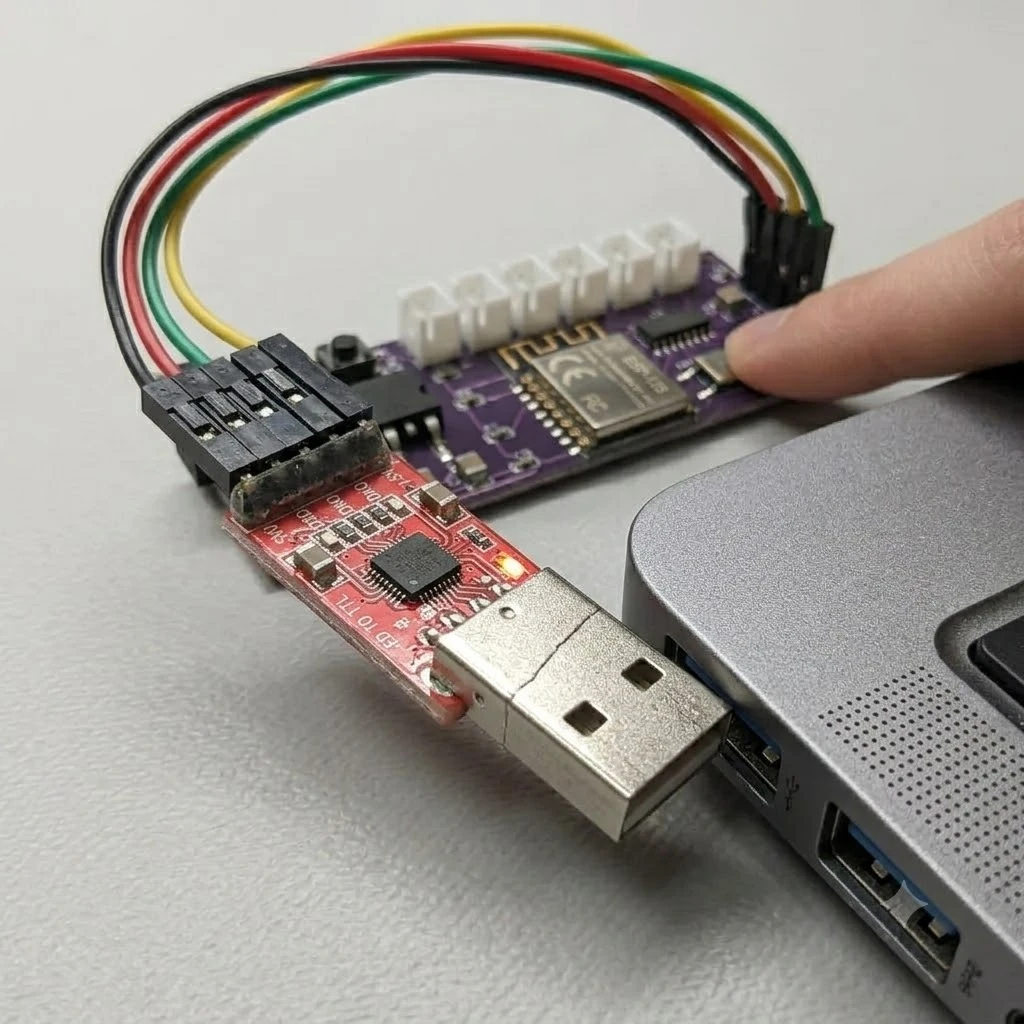

- Tieni premuto il bottone PROGRAM sulla scheda (quello accanto all'header dei pin, vedi foto in sez. 3)
- Con il bottone premuto, inserisci l'adattatore CP2102 nella porta USB del PC (è questo che dà corrente alla scheda)
- Aspetta 2 secondi e rilascia il bottone
La scheda ora è in attesa del firmware. Non vedrai LED lampeggiare né altri segnali: è normale, sta semplicemente ascoltando sulla seriale.
💡 Hai sbagliato la sequenza? Nessun problema: stacca l'adattatore dal PC e ripeti dal punto 1. La sequenza conta solo al momento dell'accensione.
6. Flasha dal browser
Da qui in poi la procedura è identica alla guida 16:
- Apri portal.joy-reef.com/usb-flash in Chrome o Edge
- Scegli il firmware Dosometrica
- Clicca "Install" / "Connetti e flasha"
- Nella finestra delle porte seriali scegli "Silicon Labs CP210x"
- Aspetta il completamento (2-3 minuti, barra di progresso)
⚠️ Il flash parte e si interrompe a metà? Quasi sempre è l'alimentazione: il pin 3V3 di alcuni adattatori economici non eroga abbastanza corrente. Prova un'altra porta USB del PC (meglio quelle posteriori di un fisso), evita gli hub USB passivi, o prova un altro adattatore.
7. Dopo il flash
- Stacca l'adattatore dal PC e scollega i 4 cavetti
- Rimonta la dosometrica e rialimentala normalmente
- Entro 30 secondi comparirà la rete WiFi
joyreef-XXXXXX: il firmware è installato e ti aspetta per la configurazione
➡️ Prosegui con la guida 03b — Flash firmware e connessione WiFi per collegare la dosometrica alla tua rete e al portale.
8. Problemi comuni
| Sintomo | Causa probabile | Soluzione |
|---|---|---|
| Il browser non vede nessuna porta | Driver CP210x mancante | Installa il driver da silabs.com, riavvia il PC |
| La porta c'è ma il flash non parte | TX/RX dritti invece che incrociati | Inverti i due cavetti TX e RX |
| Il flash non parte (cavi ok) | Scheda non in modalità flash | Ripeti la sequenza: PROGRAM premuto → inserisci USB → rilascia |
| Flash si interrompe a metà | Alimentazione 3V3 insufficiente | Altra porta USB, niente hub, altro adattatore |
Dopo il flash nessuna rete joyreef-XXXXXX |
Flash non completato | Ripeti dal punto 5; verifica il jumper su 3.3V |
💡 Questa procedura funziona sempre, anche su una scheda che sembra "morta" dopo un aggiornamento andato male: la modalità flash attivata col bottone PROGRAM non dipende dal firmware installato. È il motivo per cui questa guida è anche la procedura ufficiale di recovery.
