Titolazione KH automatica

Tempo di lettura: ~15 minuti · Tempo di esecuzione: ~30 minuti setup + 1-2h calibrazione e tuning · Pubblico: chi ha già una dosometrica configurata (vedi guida 11) e vuole automatizzare la misurazione del KH

🔵 Guida avanzata — non parte del percorso onboarding 01-08. Richiede dosometrica con almeno 3 canali liberi + sonda pH dedicata.

1. Cosa stai per fare

Il KH (durezza carbonatica, misurata in dKH o "gradi tedeschi di durezza carbonatica") è uno dei parametri più importanti in una vasca reef: misura la capacità dell'acqua di "tamponare" il pH, ed è il principale indicatore del consumo dei tuoi coralli.

Il KH si misura tradizionalmente con un kit a goccia: prendi un campione di acqua, aggiungi reagente acido goccia per goccia finché un indicatore vira di colore, e conti le gocce. Procedura semplice ma:

Il titolatore KH automatico fa esattamente lo stesso processo, ma con una macchina precisa al centesimo di ml, attivabile on-demand o schedulata ogni notte, con storico permanente nel portale.

In questa guida configurerai:

⚠️ Costo iniziale non banale: titolatore = dosometrica (almeno 3 canali liberi) + sonda pH dedicata + camera + reagente HCl. Se hai già la dosometrica della guida 11, questa è un'estensione naturale. Se non ce l'hai ancora, configurala prima.

2. Cosa ti serve

Hardware

Smart plug (opzionale)

Software / configurazione preliminare

⚠️ Il reagente HCl è corrosivo. Tieni il flacone lontano da bambini/animali, indossa guanti quando lo manipoli, non far cadere gocce su metalli. Quando il reagente finisce, il sistema continuerà a "girare a vuoto" finché non scatta la sicurezza max_reagent_ml → tieni sotto controllo il livello del flacone.

3. Come funziona la titolazione automatica

Il principio chimico (in 30 secondi)

Il KH misura quanto acido serve per portare l'acqua a un pH "neutro acido" (pH ~4.5). Più KH = più potere tamponante = più reagente necessario per scendere a quel pH.

Procedura:

  1. Prendi un volume fisso di acqua vasca (es. 50 ml) — chiamato "campione"
  2. Aggiungi acido HCl in piccoli step (es. 0,1 ml alla volta)
  3. Misura il pH dopo ogni step, aspettando che si stabilizzi
  4. Continua finché il pH scende sotto il target (es. 4.5)
  5. I ml totali di acido usati sono proporzionali al KH

Formula:

dKH = ml_reagente_usati × fattore (dKH/ml)

Il fattore dipende dalla concentrazione del tuo reagente specifico e dal volume del campione. Si ricava una volta (calibrazione) e poi resta valido finché non cambi reagente o volume campione.

Cosa fa la macchina in pratica (sequenza)

ALL'AVVIO della misurazione:
  1. SAMPLE pump:  pompa SAMPLE_ML ml di acqua vasca nella camera
  2. MIXER ON:     accende l'agitatore (se configurato)
  3. settle SETTLE_SECONDS sec

LOOP di titolazione:
  4. REAGENT pump: pompa STEP_ML ml di HCl
  5. settle SETTLE_SECONDS sec
  6. LEGGE pH dalla sonda
  7. finché pH > target_ph (loop step 4):
       se pH > target_ph + 0.7:   usa step normali (STEP_ML)
       se pH ≤ target_ph + 0.7:   passa a fine step (FINE_STEP_ML, più precisi, vicino al target)
     quando pH ≤ target_ph:        misurazione completa, esci
  8. controllo sicurezze:
     - se totale reagente > MAX_REAGENT_ML → FAULT
     - se durata totale > MAX_DURATION_SECONDS → FAULT

A FINE misurazione:
  9. CALCOLA: dKH = ml_totali_reagente × fattore
  10. MIXER OFF
  11. DRAIN pump: svuota la camera
  12. RINSE LOOP × RINSE_CYCLES:
      a. SAMPLE pump: RINSE_ML ml di acqua vasca (per pulire residui reagente)
      b. DRAIN pump: svuota
  13. SALVA risultato + invia a portale

Step grossi e fini

Lo step_ml (es. 0,1 ml) è il volume aggiunto a ogni iterazione "normale" — veloce ma rischia di "superare" il target.

Il fine_step_ml (default 0,05 ml) si attiva quando ci si avvicina al target (pH ≤ target+0.7): più lento ma più preciso.

Risultato: misurazione precisa al ±0,05 dKH in 5-15 minuti.

4. Step 1 — Calibra la sonda pH dedicata

Prima di tutto. Una sonda non calibrata = misurazione KH errata.

Stessa procedura della sez. 6 della guida 18: apri il device pH della camera di titolazione in Dispositivi, vai alla sezione Calibrazione (portal.joy-reef.com/ph/{id}) e calibra con buffer pH 7.0 e pH 4.0.

💡 La sonda usata per la titolazione è un device pH separato rispetto a quello del reattore di calcio e a quello della vasca: assegnagli un nome chiaro (es. "pH titolazione KH") per non confonderti durante la calibrazione e ricalibrazione.

💡 Ricalibra ogni 2-3 mesi: questa sonda è particolarmente importante perché determina la precisione del KH. Si sporca/avvelena facilmente per via dei residui di reagente: pulisci con acqua RO ad ogni manutenzione.

5. Step 2 — Apri la pagina Titolazione KH

Dal portale JoyReef:

  1. Apri portal.joy-reef.com e accedi
  2. Nel menu di sinistra clicca su "Titolazione KH" (può essere in Config → Titolazione KH)
  3. Oppure vai direttamente a portal.joy-reef.com/kh-titration

Si apre la pagina "KH titolazione" con un header che mostra stato (Attivo/Spento) + "Ultima esecuzione: --" e un bottone "Salva impostazioni".

Vedrai un banner arancione "Configurazione incompleta" finché non avrai selezionato dosometrica + 3 pompe + sonda pH. È normale al primo accesso.

📷 PLACEHOLDER-KH-PAGE-EMPTY

🖼️ Immagine da inserire qui (Pagina KH vuota): screenshot della pagina al primo accesso, con il toggle "Attiva" spento e il banner "Configurazione incompleta" visibile.

6. Step 3 — Configura i dispositivi

Nella sezione "Dispositivi" trovi 6 menu in 2 gruppi.

Gruppo principale

Assegnazione pompe

Una volta selezionata la dosometrica, compaiono 3 menu per assegnare i ruoli:

⚠️ Importante: i 3 canali assegnati alla titolazione non possono essere usati per altre dosi (Balling, oligoelementi, ecc.). Il sistema li tratta come dedicati. Se hai bisogno di tutti i 6 canali per altre dosi, ti serve una seconda dosometrica.

💡 Se accanto a un canale nella lista vedi "(programmata)" significa che ha già delle dosi schedulate dalla pagina dosometriche: usarlo per la titolazione disattiverebbe quelle dosi. Scegli un canale libero.

📷 PLACEHOLDER-KH-DEVICES

🖼️ Immagine da inserire qui (Sezione Dispositivi compilata): screenshot con dosometrica selezionata, sonda pH selezionata, e 3 canali assegnati (Pompa 4 = Campione, Pompa 5 = Reagente, Pompa 6 = Scarico).

7. Step 4 — Imposta i parametri di misurazione

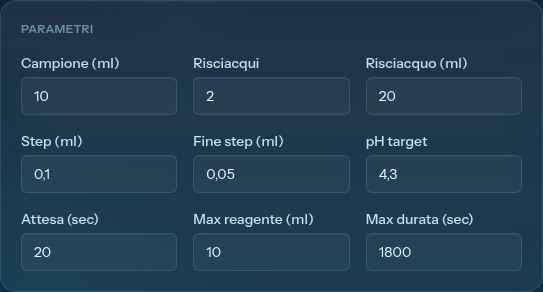

Nella sezione "Parametri" ci sono 9 campi. Sembrano tanti, ma la maggior parte si lascia al default per la prima misurazione.

Campo Valore consigliato Cosa significa
Campione (ml) 10 Volume di acqua vasca prelevato per ogni misurazione. Più alto = più preciso ma usa più reagente
Risciacqui 2 Numero di cicli di pulizia della camera dopo la misurazione
Risciacquo (ml) 20 Volume di acqua vasca per ogni risciacquo
Step (ml) 0.1 Quanti ml di reagente aggiungere a ogni iterazione "normale"
Fine step (ml) 0.05 Quanti ml di reagente a ogni iterazione "fine" (vicino al target)
pH target 4.30 Il pH al di sotto del quale la misurazione è completa
Attesa (sec) 15 Tempo di stabilizzazione del pH dopo ogni step di reagente
Max reagente (ml) 10 Sicurezza: se serve più di tanto reagente, fault (KH > 20, anomalia)
Max durata (sec) 1200 (20 min) Sicurezza: se la misurazione dura più di tanto, fault

💡 Quando modificare i default: - Vasca con KH > 14 (rara): aumenta Max reagente a 15-20 - Reagente più diluito (es. 0,05 M invece di 0,1 M): aumenta sia Step ml (a 0.2) sia Max reagente - Vasca con KH < 5 (rara, malsana): riduci Step ml a 0.05 per non superare il target con un solo step

Kh Params

8. Step 5 — Calibrazione del fattore (cruciale)

Senza calibrazione, il sistema sa quanti ml di reagente sono stati usati ma non sa quanto vale 1 ml in dKH. La calibrazione si fa una sola volta (per ogni nuovo lotto di reagente o cambiamento di volume campione).

Procedura

  1. Misura il KH attuale della vasca con un test a goccia affidabile (Salifert, Red Sea Pro, Hanna). Annota il valore con almeno 1 decimale (es. 8.2 dKH).
  2. Vai nella pagina KH titolazione, sezione "Azioni"
  3. Inserisci il valore misurato nel campo "KH di riferimento (dKH)" (es. 8.2)
  4. Clicca "Calibra"
  5. Il sistema avvia una misurazione completa, calcola quanti ml di reagente sono serviti, e usa il KH di riferimento per calcolare il fattore (dKH/ml) che salva e userà da quel momento

La calibrazione dura 5-15 minuti. Durante l'esecuzione vedi nella sezione "Stato":

A fine calibrazione, nella sezione "Stato" vedi:

Quando ricalibrare

📷 PLACEHOLDER-KH-CALIBRATION

🖼️ Immagine da inserire qui (Calibrazione completata): screenshot della sezione Stato + Azioni con fattore = 0.40 dKH/ml, pillola verde "Pronto", e campo "KH di riferimento" compilato a 8.2.

9. Step 6 — Esegui la prima misurazione di test

Dopo la calibrazione, esegui una misurazione di verifica.

Nella sezione "Azioni", clicca "Esegui ora".

Il sistema parte e fa lo stesso ciclo della calibrazione (5-15 minuti). Stato "In corso" → "Pronto" a fine.

Quando finisce:

Verifica: confronta il valore restituito con un test a goccia in parallelo. Devono essere entro ±0.3 dKH uno dall'altro.

💡 Per i primi 3-5 misurazioni confronta sempre con il test a goccia per essere sicuro che il sistema sia stabile. Dopo, puoi fidarti del solo titolatore (con un controllo a goccia di tanto in tanto, es. mensile).

10. Step 7 — Schedula la misurazione automatica

Una volta che il sistema funziona affidabilmente, schedulalo perché misuri da solo.

Nella sezione "Programmazione":

Passo 1: attiva la schedula

Clicca il toggle "Esecuzione giornaliera" → diventa verde.

Passo 2: scegli l'orario

Nel campo "Orario" scegli quando far partire la misurazione. Consigliato:

Nessuna selezione di giorni: la misurazione si esegue una volta al giorno, ogni giorno.

Passo 3: attiva il toggle generale e salva

Sopra la sezione configurazione c'è il toggle "Attiva" principale (deve essere verde) e in alto a destra il bottone "Salva impostazioni". Clicca salva.

Banner verde di conferma.

Da questo momento, ogni notte all'orario impostato il sistema:

  1. Esegue la titolazione (~10 min)
  2. Aggiunge il risultato nello storico
  3. Aggiorna l'"Ultima esecuzione" + il valore corrente del KH
📷 PLACEHOLDER-KH-SCHEDULE

🖼️ Immagine da inserire qui (Schedulazione attiva): screenshot della sezione Programmazione con toggle "Esecuzione giornaliera" attivo e orario "03:00".

11. Lettura dello Storico

Nella sezione "Storico" in fondo alla pagina vedi le ultime N misurazioni con:

Le calibrazioni sono evidenziate diversamente perché non sono "misurazioni operative" ma cambi di parametro fattore.

💡 Andamento KH nel tempo: per vedere il trend completo (non solo le ultime N) vai nella sezione Sensori o nella Dashboard della vasca: il KH è esposto come metrica con grafico storico, derivato dalle misurazioni del titolatore.

12. Se qualcosa non va

"Configurazione incompleta" anche dopo aver compilato tutto

"Ultimo errore: ..." nello stato

Il device ha fallito l'ultima esecuzione. Errori più comuni:

Le misurazioni si discostano di 0.5-1 dKH dal test a goccia

Pompa campione/reagente che non pompa

Stessi sintomi della guida 11: tubo intasato, tubo peristaltico usurato, recipiente vuoto. Vedi sez. 11 della guida 11.

La camera di titolazione "trabocca" o non si svuota

La schedula non parte

Sospetto contaminazione (es. KH letto sempre più alto della realtà)

I residui di reagente di una misurazione precedente "falsificano" la successiva. Sintomi: prima misurazione del giorno corretta, misurazioni successive sempre più alte.

13. Prossimo passo

Hai la misurazione automatica del KH operativa. Con questo dato sotto controllo:

Estensione naturale: automazione del dosaggio in base al KH letto. Esempio: "se KH < 7.5 → aumenta automaticamente la dose giornaliera di Balling B del 5%". Per ora questa logica si fa a mano dalla pagina dosometrica; quando il refactor automazioni sarà completato (vedi guida 09, in arrivo), si potrà creare una regola che chiude il loop automaticamente.

💡 Limite attuale: il titolatore misura una volta al giorno, le correzioni delle dosi le fai a mano osservando il trend. È già un grande passo avanti rispetto al test a goccia, e di solito sufficiente per vasche stabili.
