Primo avvio: monta il controller

Tempo di lettura: ~15 minuti · Tempo di esecuzione: 30-45 minuti · Pubblico: chi ha appena ricevuto i componenti della shopping list

🟢 Guida fondamentale — percorso di onboarding obbligatorio. Senza di essa il sistema non parte.

🗺️ Il tuo percorso JoyReef:

1. Shopping list
2. Montaggio del controller ← SEI QUI
3. Firmware + WiFi
4. Configurazione vasca e sensori
5. Prese smart Tasmota
6. Automazioni (ATO, ecc.)

1. Cosa ti serve sul tavolo

Apri i pacchi e disponi sul tavolo:

• NodeMCU (la scheda con WiFi)
• Basetta screw shield (la base con i morsetti a vite)
• Sonda temperatura DS18B20
• Resistenza 4.7 kΩ
• Display OLED 128×32
• Galleggianti di livello (4 pezzi)
• Set di cavetti (jumper M/F e M/M)
• Cavo micro-USB (quello dati, non solo carica)
• Alimentatore USB (caricatore da telefono, 5V 2A)
• Un computer o un telefono per controllare che tutto funzioni dopo

Ti serve anche:

• Un cacciavite a stella piccolo (0 o 00) per stringere i morsetti della basetta
• Un paio di forbici per accorciare cavetti se servono
• Opzionale: una spelafili (anche se con un po' di pazienza si fa con le forbici)

💡 Niente saldatore, niente colla a caldo, niente attrezzi speciali. Se hai tutto quello sopra, sei pronto.

2. Conosci il NodeMCU

Il NodeMCU è la scheda blu con il modulo WiFi sopra. Ha tanti piedini lungo i due lati lunghi, ognuno con un nome stampato accanto (es. D5, D6, 3V3...). A noi servono solo 9: gli altri li ignoriamo.

Ecco la mappa dei pin che useremo, raggruppati per funzione:

💡 Tieni a mente solo i nomi: sulla basetta screw shield, accanto a ogni morsetto, troverai stampato lo stesso nome (D5, 3V3...). Non devi sapere dove sta fisicamente il pin sul NodeMCU: ti basta cercare il nome sul morsetto.

3. La basetta screw in 30 secondi

La basetta screw shield è una piccola scheda con uno zoccolo al centro e tanti morsetti a vite intorno. Il NodeMCU si appoggia sopra facendo combaciare i suoi piedini con lo zoccolo: una volta inserito, ogni pin del NodeMCU è "esposto" come un morsetto a vite, con il nome stampato accanto (D5, 3V3, ecc.).

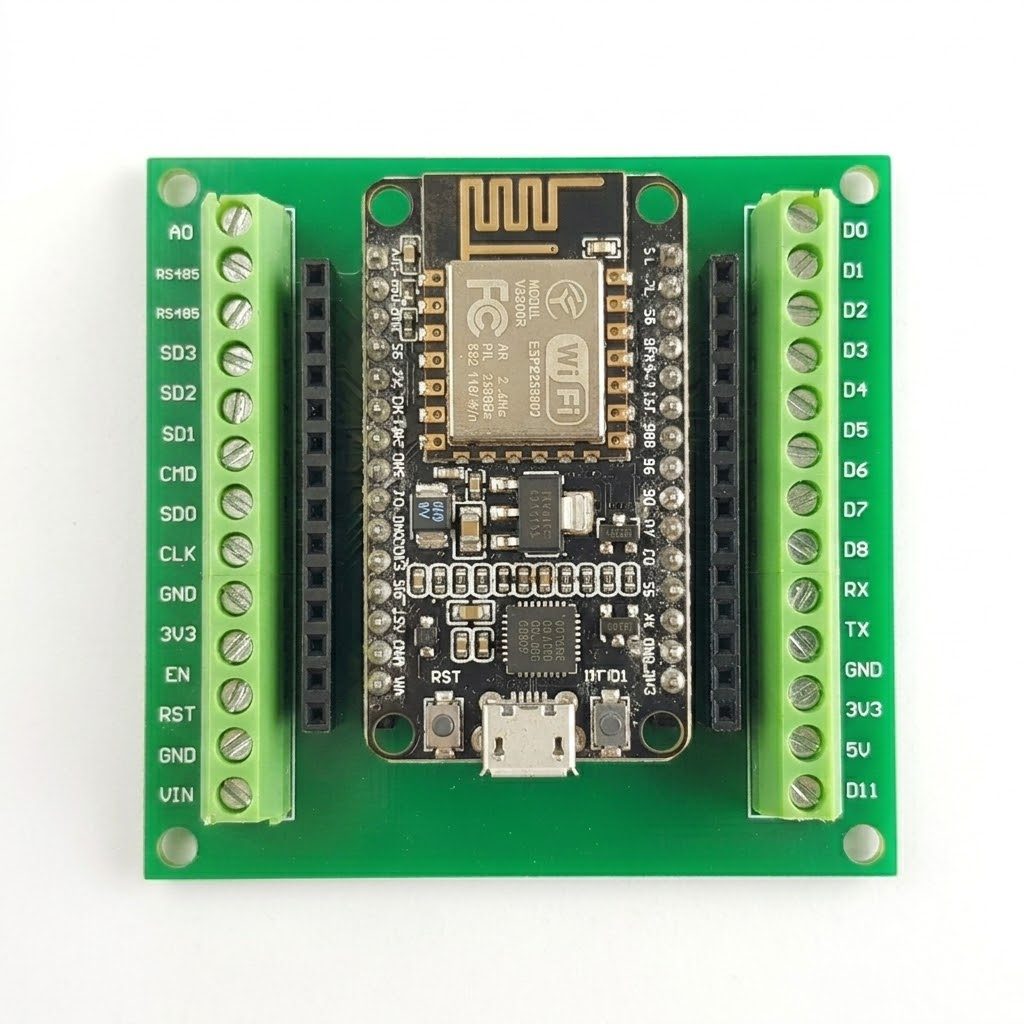

La basetta con il NodeMCU al centro e i morsetti a vite numerati tutto intorno.

Come si usa un morsetto a vite

Tre passi sempre uguali per ogni cavo:

1. Stripperi circa 5 mm di guaina dal filo (con la spelafili o le forbici)
2. Infili la punta nuda nel forellino sopra il morsetto, fino in fondo
3. Stringi la vite con il cacciavite — gira fino a quando, tirando delicatamente il filo, non si sfila

⚠️ Non stringere troppo forte: la vite è piccola. Stringi finché il filo non si sfila, poi mezzo giro in più e basta. Forzando rischi di spanare la vite o spezzare il filo.

Più morsetti 3V3 e più morsetti GND

Sulla basetta troverai due o tre morsetti 3V3 e due o tre morsetti GND (sono pin "duplicati"). Questo è comodo: ogni sensore avrà bisogno della sua alimentazione e della sua massa, e così non dobbiamo "moltiplicare" un singolo pin — basta usare un morsetto libero ogni volta.

4. Step 1 — Appoggia il NodeMCU sulla basetta

È la prima cosa concreta da fare:

1. Trova lo zoccolo al centro della basetta: due file parallele di buchini pronte ad accogliere i piedini del NodeMCU.
2. Allinea l'orientamento: la presa micro-USB del NodeMCU deve essere rivolta verso il lato della basetta dove c'è la dicitura USB (oppure, se la tua basetta non riporta quella scritta, verso il lato dove i morsetti D8, RX, TX corrispondono ai pin etichettati con gli stessi nomi sul NodeMCU).
3. Premi delicatamente: tutti i piedini devono entrare insieme. Se senti resistenza, non forzare — solleva, ricontrolla l'allineamento e riprova.

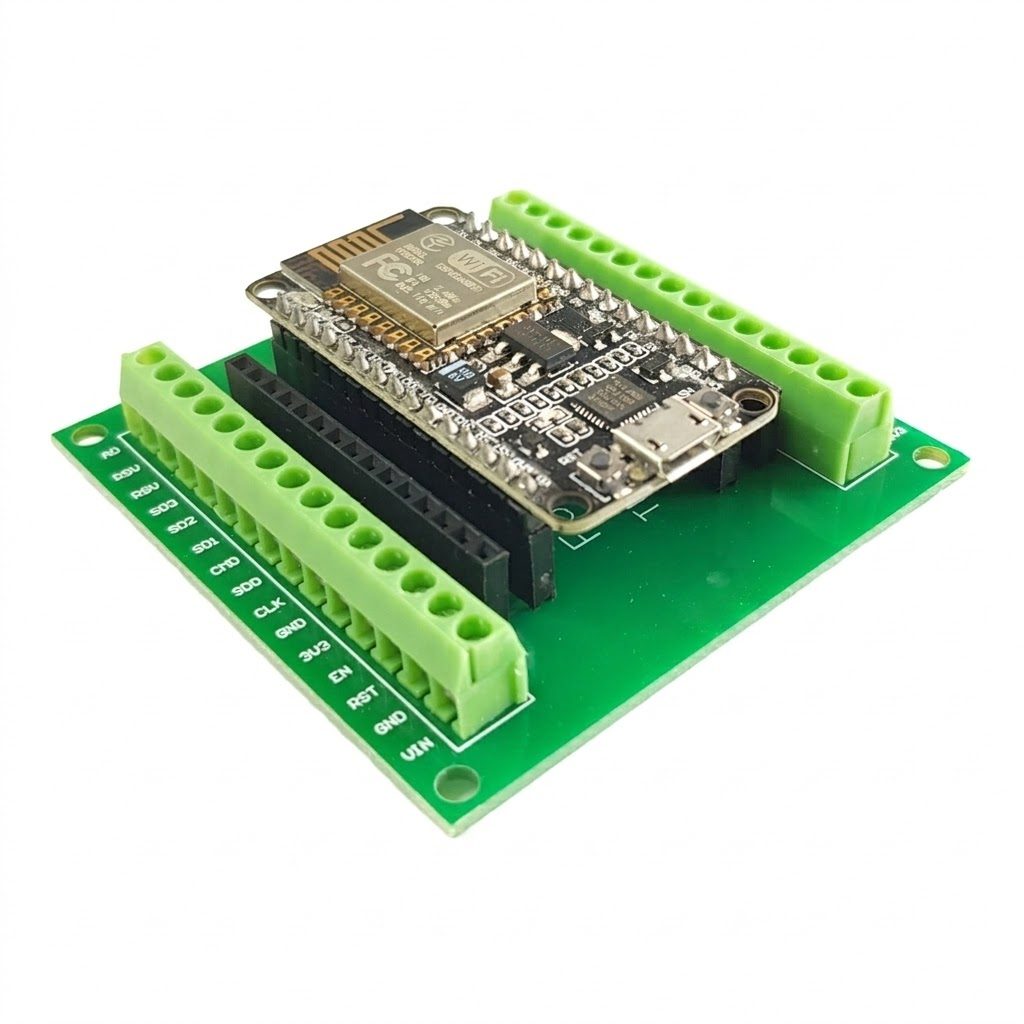

NodeMCU inserito con la presa USB allineata al bordo: conferma visiva dell'orientamento corretto.

⚠️ Se sbagli il verso, il NodeMCU non funziona ma di solito non si rompe. Per sfilarlo: con un cacciavite piatto piccolo fai leva alternativamente da entrambi i lati, mai solo da un lato (rischi di piegare i piedini). Poi ruotalo di 180° e reinseriscilo.

Fatto. La basetta è pronta a ricevere i sensori.

5. Step 2 — Collega la sonda temperatura

La sonda DS18B20 ha 3 fili che escono dal cavo, di colori diversi (di solito rosso, nero, giallo — a volte rosso, nero, bianco: dipende dal modello).

In più devi mettere la resistenza da 4.7 kΩ "a ponte" tra il filo rosso e il filo giallo. Senza questa la sonda non risponde — è obbligatoria.

Procedura passo passo

1. Stripperi 5 mm da ognuno dei 3 fili della sonda
2. Cavo rosso + un capo della resistenza insieme nel morsetto 3V3 (entrambi nello stesso morsetto)
3. Cavo nero nel morsetto GND
4. Cavo giallo + l'altro capo della resistenza insieme nel morsetto D5

💡 La resistenza non ha verso: i suoi due capi sono uguali. Puoi infilarla come ti viene comodo.

⚠️ Senza la resistenza, la sonda dà letture "−127 °C" (significa "nessuna risposta"). È il sintomo classico — se vedi quel valore in dashboard, è quasi sempre questa la causa.

6. Step 3 — Collega il display OLED

Il display OLED ha 4 pin maschi lungo un lato, con i nomi stampati sopra: GND, VCC, SCL, SDA (l'ordine varia tra modelli — controlla sempre le etichette stampate, non l'ordine fisico).

Procedura passo passo

Servono 4 cavetti jumper M/F (un'estremità femmina, l'altra maschio).

1. Prendi 4 jumper M/F. Se hai un set di colori, usa: rosso per VCC, nero per GND, giallo per SDA, verde (o altro) per SCL — sarà più facile non sbagliare al ricontrollo.
2. Inserisci il lato femmina dei jumper sui 4 pin del display (combaciano direttamente, senza strippare nulla)
3. Strippa 5 mm dal lato maschio di ciascun cavo
4. Infila ciascun cavo nel morsetto corrispondente della basetta, seguendo la tabella sopra

💡 Display 128×32 vs 128×64: il firmware JoyReef è ottimizzato per il modello 128×32 pixel. Il 128×64 può funzionare ma alcune scritte risulteranno tagliate.

⚠️ Attenzione all'ordine dei pin sul display: su modelli economici l'ordine fisico dei 4 pin cambia (alcuni hanno GND/VCC/SCL/SDA, altri VCC/GND/SDA/SCL). Controlla sempre le etichette stampate sul display, non fidarti della posizione.

7. Step 4 — Collega i galleggianti di livello

I galleggianti di livello sono interruttori che si attivano quando la "boa" del sensore tocca l'acqua. Hanno 2 fili e basta — niente polarità, i due fili sono intercambiabili.

💡 Perché questo ordine? I numeri 1-4 corrispondono a quelli che vedrai nel portale (IN1, IN2, IN3, IN4). Il firmware mappa internamente l'ordine così. Tu collega seguendo la tabella e nel portale ritroverai esattamente la numerazione corretta.

💡 A cosa servono i 4 galleggianti? Tipicamente: 2 per il rabbocco automatico (livello basso + livello di sicurezza in sump) + 2 per il cambio acqua (livello vasca di carico e di scarico). La configurazione precisa la decidi tu nella guida ATO — qui ti basta collegarli fisicamente, l'assegnazione dei ruoli avviene dopo dal portale.

Procedura per ogni galleggiante (identica per tutti e 4)

1. Stripperi 5 mm dai 2 fili del galleggiante
2. Infila un filo qualunque in un morsetto GND libero della basetta
3. Infila l'altro filo nel morsetto segnale corrispondente (D6 per il primo, D7 per il secondo, D1 per il terzo, D2 per il quarto)

⚠️ Niente resistenza per i galleggianti. A differenza della sonda DS18B20, qui il "pull-up" è già attivato internamente dal firmware. Se ne aggiungi una di tua iniziativa, di solito i galleggianti smettono di funzionare.

💡 Posizionamento fisico: per ora collegali "in aria" sul tavolo per testare il sistema. Una volta che funziona, li monterai in sump nella posizione definitiva — la guida ATO spiega dove vanno per il rabbocco e dove per il cambio acqua.

8. Hai finito il montaggio!

Bravo, la parte fisica è completata. Sul tuo tavolo dovresti avere:

• ✅ NodeMCU inserito sulla basetta screw
• ✅ Sonda DS18B20 con la resistenza pull-up
• ✅ Display OLED collegato (4 fili)
• ✅ 4 galleggianti di livello collegati (8 fili in totale)

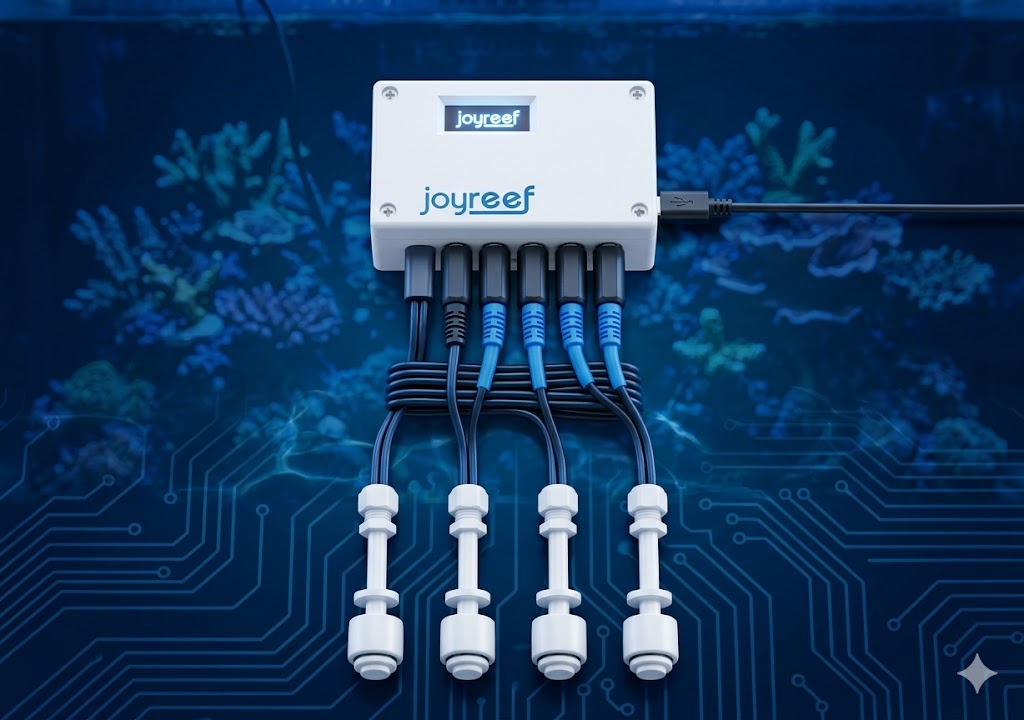

Il controller finito con tutti i sensori collegati: traguardo raggiunto.

Una cosa importante prima di accendere

Quando colleghi il cavo USB e dai corrente al controller, non aspettarti che il display si accenda o che i galleggianti rispondano. Il NodeMCU appena uscito dalla scatola è "vuoto": non ha ancora il software JoyReef installato. Senza software, anche se l'hardware è collegato perfettamente, non succede nulla.

Per fargli prendere vita devi caricare il firmware — è il passo della prossima guida.

⚠️ Per ora non collegare ancora il cavo USB al computer. Aspettiamo prima di aver letto come si fa il flash via browser (è il modo più semplice). Se colleghi adesso, Windows/macOS potrebbero installare driver inutili — meglio farlo nella sequenza giusta.

9. Prossimo passo

Ora che l'hardware è pronto, devi:

1. Caricare il software (firmware) sul NodeMCU — è il passo che gli "insegna" cosa fare con i sensori
2. Collegarlo alla tua rete WiFi e al tuo account JoyReef
3. Vedere la prima lettura di temperatura apparire sulla dashboard

Tutto questo lo trovi in:

📖 Guida 03 — Caricare il firmware e collegare al WiFi (~15 min)

✅ Checklist veloce prima di partire con la prossima guida: hai (a) il controller assemblato come sopra, (b) il cavo micro-USB dati, (c) un computer con Google Chrome o Microsoft Edge (Safari e Firefox non funzionano per il flash). Se sì, sei pronto.

Buon reefing!
